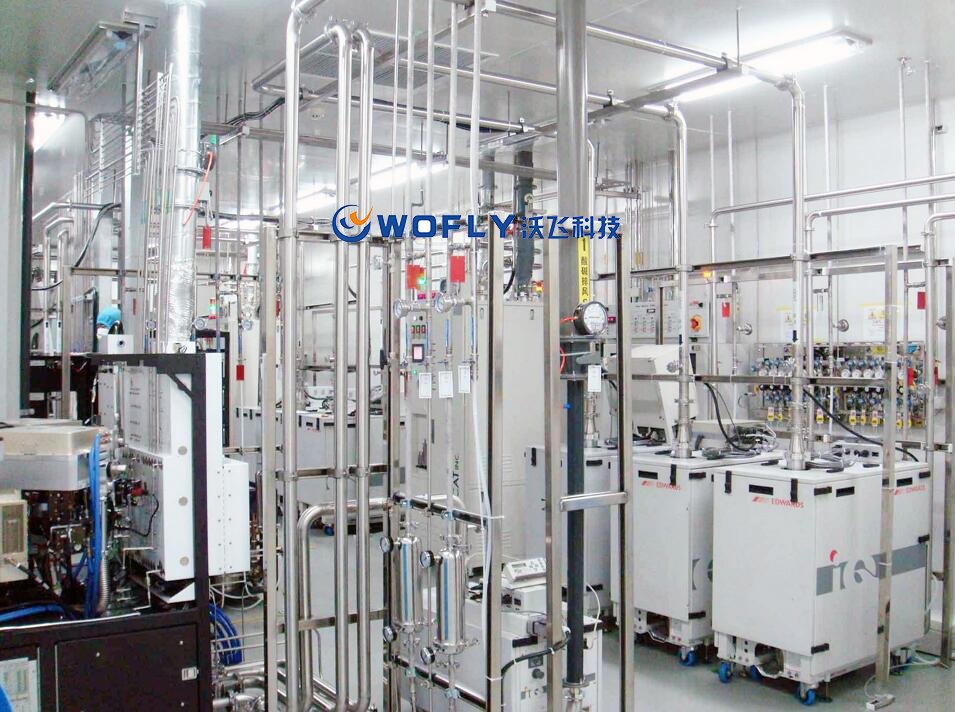

高純氣體輸送管路系統的質量好壞，將會直接影響到高純氣體的純度、潔凈度、干燥度。因此，對于高純氣體輸送系統的設計、選材、加工制造、潔凈處理及安裝使用過程中的各環節嚴格控制都有十分重要的意義。下面我們就來簡單的介紹一下高純氣體管道閥門及管件。

高純氣體輸送管路閥門的選用

高純氣體對系統所用閥門的嚴密性有十分嚴格的要求，目前國內潔凈廠房的高純氣體管道的閥門基本都采用SS304或SS316L不銹鋼材質，閥門型式有隔膜閥、波紋管閥和球閥。波紋管閥的嚴密性比球閥好，在氣體流過閥門時沒有與外環境接觸的填料，所以沒有滲漏現象：隔膜閥除了嚴密性與波紋管閥相當以外，還具有閥體死體積小，易吹除且污染少，所以適用于對氣體純度和生產工藝要求極嚴格或者危險性大的氣體。

1、高純氣體一般采用手工氬弧焊接和自動氬弧焊接，焊接型式通常采用承插焊和對焊，承插焊的好處在于施焊時管道的對中，方便焊接，但缺點是由于管道與承插口之間有間隙，會存在“死空間’不易將雜質吹除，影響高純氣體質量。因此對于要求極為嚴格的高純氣體來說，應采用對接焊連接并要求內表面無焊縫，即在施工時不得使用不銹鋼焊絲，利用母材的本身融化填滿焊縫。

2、為確保輸送至用氣設備的氣體質量，高純氣體管道與用氣設備之間應用不銹鋼金屬軟管連接，不宜采用非金屬軟管。

3、高純氣體管道與閥門等附件連接應采用密封不易泄漏的專用接頭予以連接，常用的接頭方式有兩種：分別為VCR(Vacuum Coupling Retainer)和SWG(Swaglok)，VCR采用優良的金屬墊，利用縱向壓力壓緊，因此泄漏率極低，約為10～9A cc/s，且耐壓較高，常用于氣體雜質含量1.0×10-9級的高純氣輸送系統，而SWG則不如VCR，耐壓較低，基本上這兩種接頭方式的安全性足可代替焊接的方式。

以上就是沃飛科技為大家簡單介紹的高純氣體管道閥門及管件，希望能給大家提供參考。
